제품 설명
1슬립 링에 대해
JARCH 슬리프 링은 정지 구조에서 회전 구조로 전기 전력, 제어 신호 및/또는 데이터를 전송하는 전자 기계 장치입니다.우리는 mV에서 36kV까지 전압과 mA에서 3600A까지 전류를 전송하는 슬리프 링의 완전한 범위를 제공합니다. 모든 시리즈는 신호와 데이터와 혼합 될 수 있습니다. 맞춤형 솔루션은 13000 A와 43.2 kV까지 더 멀리 갈 수 있습니다. 우리는 항상 당신의 필요를 충족하기 위해 최고의 기술을 적용:이중 또는 복수 붓, 황금 전선 또는 뭉치 전선 접촉. 우리는 당신의 응용 프로그램의 요구 사항에 따라 몇 개의 막대기에서 몇 백에 걸쳐 구성을 제공할 수 있습니다.슬리프 링 조립은 열려있는 양으로 공급 될 수 있습니다, 특수 고객 적응을 위해 ′′폐쇄되지 않은 ′′ 타입 또는 위험 장소에도 적합 한 고충격 플라스틱 또는 금속 가구로 완전히 폐쇄됩니다.액체 또는 기체에 대한 추가 회전 결합이 가능하며 광섬유 회전 장치가 통합 될 수 있습니다..
2.제품 개요:
우리의 JARCH 산업용 슬리프 링은 회전용 애플리케이션에서 안정적인 전력, 신호 및 데이터 전송을 위해 설계되었습니다.그들은 광범위하게 사용됩니다.풍력 터빈, 로봇, 크레인, 포장 기계 및 의료 장비. 낮은 전기 소음, 고속 안정성, 그리고 긴 서비스 수명으로, 우리의 슬리프 링은 지속적인 360C케이블 얽매이지 않고 회전합니다.
3크레인S입술 반지 매개 변수:

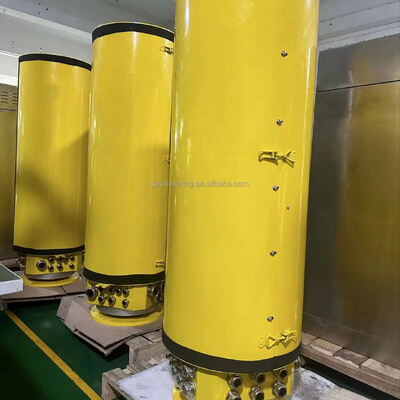

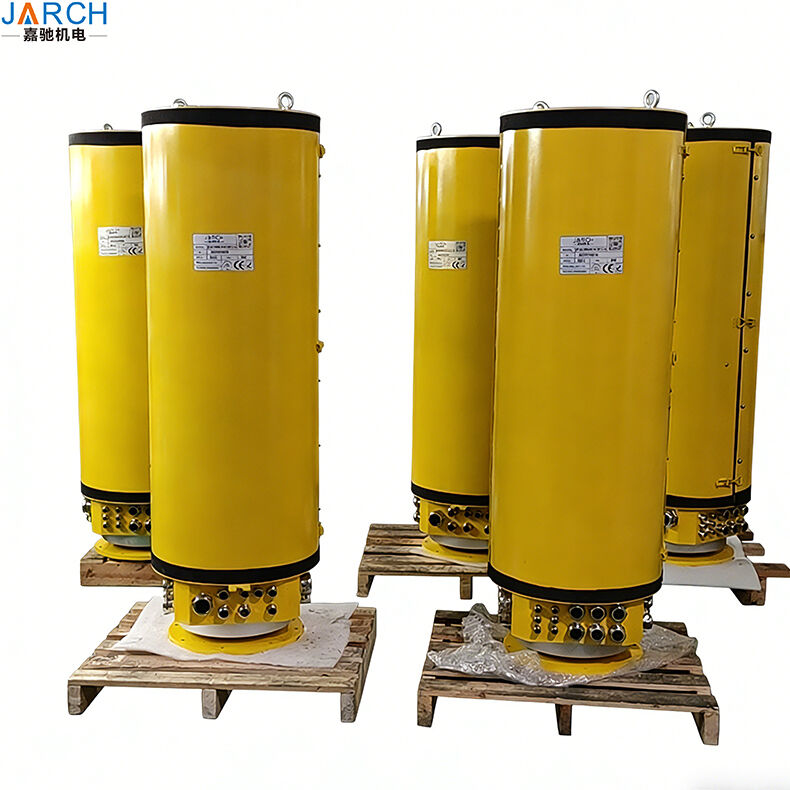

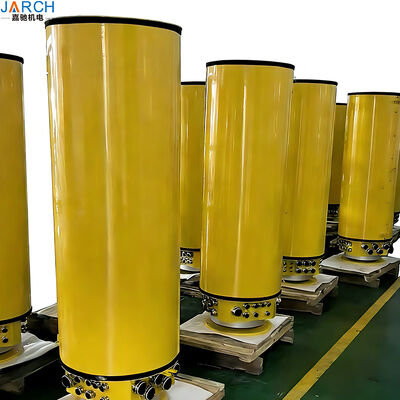

3.1 부품명: 전도성 슬리프 링 JSR-BCX-8P400-9P150-20P25-10S
3.1.1 작업 환경 온도: -40°C ~ + 40°C
3.1.2 보호 수준: IP64
3.1.3 작동 전압: DC 24V/AC400V
3.1.4 작동속도: 0~2회 /분
3.1.7 단열 저항: 500 MΩ, 동적 저항 변동 값은 30m Ω 미만
3.1.8 반지 수: 총 62개 반지
3.1.9 전원 공급 고리 전류:
8개 반지 - 400A, ED100%, 400V
9개 반지 - 150A, ED100%, 400V
20개 반지 - 21A, ED100%, 400V
10 링 - 20 mA, ED100%, 10V:
몸무게: 160kg
3.2 외관 및 설치 차원의 도면
4.슬립 링 주요 특징 및 이점:
1견고하고 오래 지속되는
*** 금 합금 유선 접촉과 첨단 브러쉬 기술로 최소 마모를 위해 만들어졌습니다.
*** 유지보수 없이 작동하며 10백만 회전 이상의 수명
*** -40C에서 80C까지 높은 온도 저항성, 가혹한 환경에 적합합니다.
2. 우수한 신호 무결성
*** 낮은 전기 소음 (<0.5 접촉 저항) 은 안정적인 전송을 보장합니다.
*** 전력, 이더넷 (CAT5/CAT6), USB, HD 비디오 및 센서 신호의 혼합 전송을 지원합니다.
***서보 모터 피드백, 인코더 신호 및 자동화에서 CAN 버스를 위해 이상적입니다.
3컴팩트하고 다재다능한 디자인
*** 캡슐, 직구, 팬케이크 형태로 제공됩니다.
***소형 슬리프 링 (10mm 지름 이상) 은 로봇 관절 및 CCTV 카메라와 같은 공간 제한 애플리케이션을 위한 것입니다.
*** 사용자 정의 가능한 구멍 크기 (6mm ~ 300mm) 및 회로 구성 (1 ~ 100 + 회로).
4어려운 환경에 맞게 만들어졌습니다.
***IP54, IP65, 또는 IP67 보호는 먼지 및 방수 성능을 위해 사용할 수 있습니다.
***성분 저항성 가구, 해상 풍력 공원, 해상 애플리케이션, 그리고 야외 크레인을 위한 완벽한.
***중량 기계에 대한 높은 진동 및 충격 저항성
5응용 프로그램 (이용되는 곳):
풍력: 피치 제어 시스템, 기어 드라이브, 상태 모니터링.
로봇: 로봇 팔, 협동 로봇 (코봇), AGV, 용접 로봇.
재료 취급: 갱트리 크레인, 스택 크레인, 회전 테이블, 포장 라인.
의료 및 국방: CT 스캐너, 레이더 시스템, 파노라마 카메라.
산업 자동화: 회전 단계, 인덱싱 테이블, 케이블 관리.
RFQ
1모든 출판 표준 항목에는 2D 도면과 3D 도면이 있습니까?
예, 물론입니다. 더 많은 정보를 얻기 위해 kris@szjarch.cn에 이메일을 보내십시오.
2어떤 중간 슬리프 링을 사용자 정의 할 수 있으며 어떤 매개 변수가 필요합니다?
매개체: 가스, 액체, 전기, 이더넷, 광섬유, 가스-액체-전기 혼합 등
3전기 슬리프 링의 경우 아래의 매개 변수가 필요합니다.
a. 회로 번호 (반지 번호), 전류, 전압, 회전 속도, 온도, 보호 등급
b. 송신 신호가 필요한지, 어떤 종류의 신호가 필요한지, 신호가 보호되어야 하는지
c. 내부 지름 (ID), 요구 된 길이, 너비, 높이.
최대 높이는 XXmm 이하여야 합니다.
4공기 또는 수압 슬리프 링의 경우, 아래의 매개 변수들이 요구됩니다.
a. 어떤 종류의 가스 또는 액체입니까? 우리의 슬리프 링은 공기 (실공, 공기, 가스...), 수압 (유, 물, 차가운 액체...) 등을 전송 할 수 있습니다.
b. 압력, 회전 속도, 전송 중체의 온도
c. 포트 크기: G1/8 또는 PT1/4 등
d. 내부 지름 (ID), 요구 된 길이, 너비, 높이; 그들에 대한 특별한 요구 사항? 예를 들어 최대 높이는 XXmm 이하여야합니다.
e. 슬리프 링의 허용 가능한 최대 토크
f. 설치 방법: 회전 샤프트에 나사를 고정하거나 플랜지로 설치하십시오.
5이더넷의 경우 아래의 매개 변수가 필요합니다.
a. 1000M 또는 100M;
b. 회로 번호 (반지 번호), 전류, 전압, 회전 속도;
c. 송신 신호가 필요한지, 어떤 종류의 신호가 필요한지, 신호가 보호되어야 하는지
d. 내부 지름 (ID), 요구 된 길이, 너비, 높이. 그들에 대한 특별한 요구 사항? 예를 들어 최대 높이는 XXmm 이하여야합니다.
6올바른 설치, 최대 회전 속도 아래 작동 및 올바른 환경은 슬리프 링의 작동 수명을 연장하는 데 좋습니다.
